H42X鑄鐵底閥
產品概述
H42X鑄鐵底閥由閥體，閥瓣，閥蓋，襯套，密封圈等零件組成，水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞，主要應用在抽水的管路上水道和支承的作用，連接方式有法蘭連接和螺紋連接。主要由閥體，閥芯，閥瓣，過濾網等組成，一般承受壓力為6-25公斤。主要適用于消防、給排水、自來水、食品、制藥、電力、石油、化工、紡織、印染、冶金、礦山、排灌、市政、建筑等行業的水泵配套使用�？稍诒们坝么嬷够亻y。
鑄鐵底閥結構圖
|
|
|
|
|
|
|

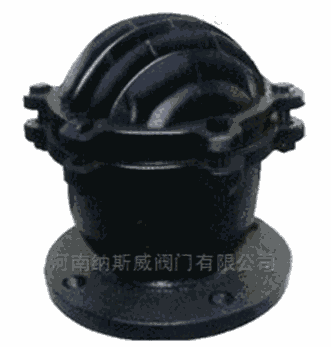

鑄鐵底閥 |
鑄鐵底閥結構圖 |
|
|
|
性能規范
適用介質：水、油、及非腐蝕性介質
適用溫度：≤80 ℃
主要密封材料：灰鑄鐵、NBR橡膠
執行標準：Q/12 NJ3583-2001
試驗標準：GB/T13927-1992
主要零件材料
|
零件名稱 |
材料 |
|
閥體、閥蓋、閥瓣 |
灰鑄鐵、鑄鋼、不銹鋼 |
|
密封圈 |
橡膠 |
|
墊片 |
石棉板 |
外形尺寸及重量
|
型號 |
公稱通徑DN（mm） |
尺寸（mm） |
重量（kg） |
|||||||
|
D |
D1 |
D2 |
b-f |
Z-Φd |
D0 |
h0 |
H |
|||
|
H42X-6/10/16 |
50 |
140 |
110 |
90 |
16-3 |
4-14 |
135 |
17 |
142 |
4 |
|
65 |
160 |
130 |
110 |
16-3 |
4-14 |
168 |
25 |
180 |
6.5 |
|
|
80 |
185 |
150 |
125 |
18-3 |
4-18 |
198 |
32 |
197 |
8.5 |
|
|
100 |
205 |
170 |
145 |
18-3 |
4-18 |
247 |
40 |
230 |
143.5 |
|
|
125 |
235 |
2500 |
175 |
20-3 |
8-18 |
272 |
43 |
270 |
18 |
|
|
150 |
260 |
225 |
200 |
20-3 |
8-18 |
315 |
38 |
297 |
24 |
|
|
200 |
315 |
280 |
255 |
22-3 |
8-18 |
405 |
65 |
382 |
38 |
|
|
250 |
370 |
335 |
310 |
24-3 |
12-18 |
465 |
84 |
460 |
64 |
|
|
300 |
435 |
395 |
262 |
24-4 |
12-23 |
510 |
90 |
530 |
98 |
|
