氣動帶手動截止閥概述

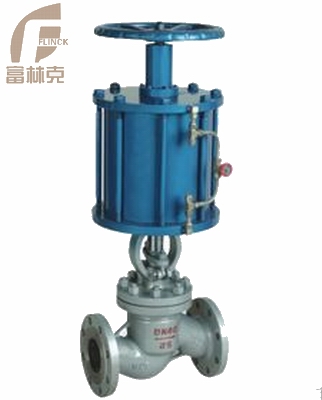

富林克J6S41H帶手輪氣動截止閥是在氣動截止閥氣動執行器上加裝手動裝置(手輪)，在使用過程中，現場出現斷氣、停電后，可以通過手輪操作，開啟和關閉氣動截止閥，實現對管道和系統的保護，從而實現生產上的不停機。

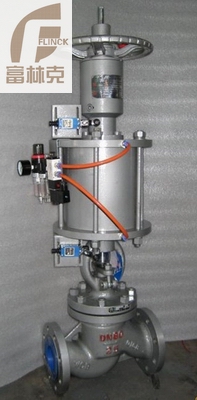

帶手輪氣動截止閥附件選項
回 訊 器 ?也叫限位開關，遠程反饋開關信號
電 磁 閥 ?雙作用選兩位五通，單作用選兩位三通
三 聯 件 ?可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構 ?轉動手輪機構，可實現手動開、關閥
電器定位器 ?輸入4-20mA信號，實現球閥調節功能
氣動截止閥帶手輪 型號
|
閥體材質 |
型號 |
|
碳鋼 |
J641H-16C,J641H-25C,J641H-40C |
|
不銹鋼 |
J641H-16P,J641H-25P,J641H-40P |
?
?
氣動截止閥帶手輪零部件材料
|
閥體 |
閥蓋 |
閥瓣 |
密封圈 |
閥桿 |
填料 |
適用介質 |
適用溫度 ? (≤℃) |
|
WCB |
WCB+D507MO |
D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
|
ZGlCrl8Ni9Ti |
0Crl8Ni9Ti ? Stellite12 |
Stellite6 |
lCrl8Ni9Ti |
PTFE |
硝酸類 |
200 |
|
|
ZGlCrl8Ni2Mo2Ti |
CF8M ? Stellite12 |
lCrl8Ni2Mo2Ti |
lCrl8Ni2Mo2Ti |
PTFE |
磷酸類、 ? 堿類、混酸 |
200 |
|
|
ZG00Crl7Nil4M02 |
CF3M ? Stellite12 |
Stel1ite6 |
316L |
PTFE |
磷酸類、 ? 尿素、甲銨液 |
200 |
|
|
ZGlCr5MO |
ZGlCr5MO ? Stellite12 |
Stel1ite6 |
25Cr2Mo1VA |
柔性石墨 |
水、油品、蒸汽 |
550 |
|
?
?
氣動截止閥帶手輪設計規范
|
設計與制造 |
GB/T1223 |
|
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
JB/T79 |
|
|
檢驗與試驗 |
JB/T9092 |
|
|
材 料 |
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
|
合金鋼 |
Q/ZB6 |
|
|
標 志 |
GB/T12220 |
|
|
供 貨 |
JB/T7928 |
|

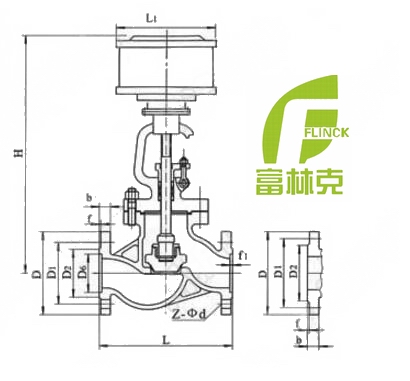

? 氣動帶手動截止閥結構圖
