SK-100/150系列數顯電接點壓力表采用穩定性能極好的壓力傳感器作為其敏感元件，以檢測過程介質壓力。不銹鋼接口與多種介質兼容。主要應用于石油化工、煤礦液壓、電站大壩、汽車電子、液位測量等。它具有防水、防爆全封閉結構.儀表帶上下限調節設定裝置，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。

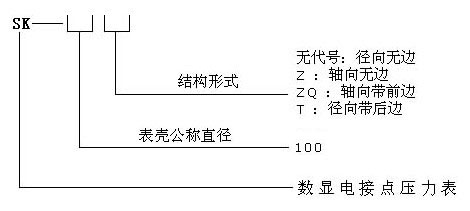

型號命名：

技術參數：

測量范圍 MPa		-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16;0-25;0-40; 0-60
精確度%		± 0.5
接點電參數	工作電壓	24VDC    380vAC
	最大工作電流	5A
	最大功率 （無感負載）	5A/240VAC
連接器		X14K4P

使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm
儀表執行標準：Q/320211 DGH05-2004

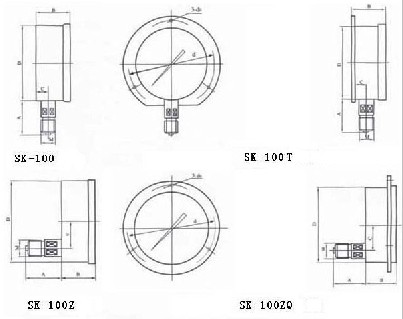

外形尺寸：

型號	外形尺寸 mm
	A	B	C	D	d	d0	M
SK-100	44	45	18	100	/	/	20X1.5
SK-100T	44	46	19		118	5.5
SK-100Z	43	45	34		/	/
SK-100ZQ	43	45	44		118	5.5
SK-150	50	47	19	149	/	/	20X1.5
SK-150T	50	48	20		165	5.5
SK-150Z	51	47	55		/	/
SK-150ZQ	51	47	55		165	5.5
注：連接螺紋可按要求訂貨

接線示意圖：

使用與訂貨須知：
儀表工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍。
