9090工業鋁型材也就是體現截面尺寸，選擇這款型材來做框架，從截面圖紙上面我們能找到很多需要的數據參數，這些參數意味著能計算出用它來定制框架能否達到我所要的承重，這款9090工業鋁型材在市面上常規規格不多，下面通過這兩張三維圖紙我們來了解一下具體參數，看圖紙上面體現哪些數據。

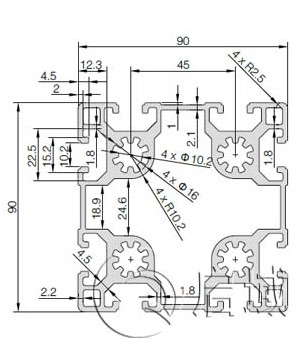

圖一為QY-10-9090工業鋁型材，我們從圖紙上面能看到密密麻麻的數據，這款型材上面體現截面寬度和高度90x90，槽寬為10.2，多處來的0.02mm是方便配件的安裝，壁厚為2.1mm，每米的重量為：6.47kg/m，集合慣性：lx：191.25 cm4，ly：191.25 cm4，截面慣性：Zx：42.50 cm3，Zy：42.50 cm3等，從圖中還可以看出很多數據，這里就不一一介紹，定制一個框架主要看的數據這里給大家羅列出來了，大家可以根據數據對照圖紙查看。

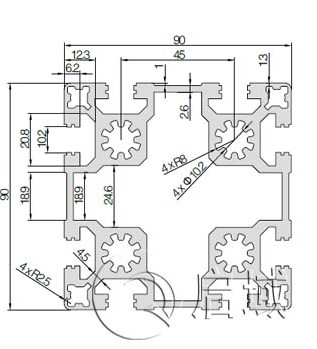

圖二為QY-10-9090W型材，也是一樣看圖紙上面體現很多數據，這里也是跟圖一一樣，把定制框架要看的主要數據羅列一下。截面寬度和高度為90x90，槽寬為10.2，多出來的0.02mm是方便配件安裝，壁厚為2.3mm，每米的重量為7.52kg/m，集合慣性：lx：191.25 cm4，ly：191.25 cm4截面慣性：Zx：42.50 cm3，Zy：42.50 cm3等。其它數據可以從圖中看出來。
以上是對9090工業鋁型材截面參數做了簡單介紹，上海啟域10余年廠家型材及配件規格齊全，每款產品樣冊上面選型參考數據，可以致電廠家，可提供樣品和樣冊的郵寄。
