| ( F3- ) | IVP (Q / V ) 2 | -17 | H | A | M | -F | -R | -86 | C | -10 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
前註 油液相容性 |
機殼號 |
幾何排量 ●代號 |
★壓力型式 | 油口連接 | 油口連接變型 | 安裝型式 | 旋轉方向 | ▲主軸型式 | 出油口位置 | 設計編號 | ||
| 平鍵 | 重載平鍵 | 花鍵 | ||||||||||
|
無標記: 使用石油系抗磨液壓油 F11- 使用水乙二醇液 F3- 使用油包水乳化液或磷酸酯油液 |
IVP (Q/V) 1 |
2,3,4,5,6,7,8, 10,11,12,14 |
|
|
從泵的軸端看 | 1 | N/A | 151 |

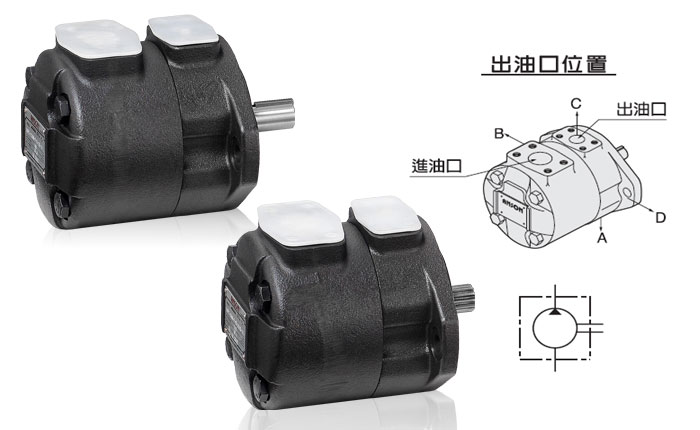

從泵的蓋端看 A- 在進油口對面 B- 從進油口逆時針轉90° C- 在進油口同側 D- 從進油口順時針轉90° |
10 | ||
| IVP (Q/V) 2 |
10,12,14,15, 17,19,21,25 |
省略 – 標準型 |
A- SAE4螺栓法蘭 |
M- 米制固定螺紋 |
F- 法蘭安裝型 |
R- 順時針轉 |
1 | 86 | 11 | |||
| IVP (Q/V) 3 |
17,21,25,30, 32,35,38,42 |
H- 高壓型 |
省略 - 英制固定螺紋 |
L- 腳座安裝型 |
L- 逆時針轉 |
1 | 86 | 11 | ||||
| IVP (Q/V) 4 |
30,35,38,42, 50,60,67,75 |
1 | 86 | 11 | ||||||||
● 代號，是在1200r/min和6.9bar(100psi)下的額定容量 US gpm
★ 記號， IVPQ系列無 H高壓型規格。
▲ 記號， IVPQ系列主軸無花鍵型式。
