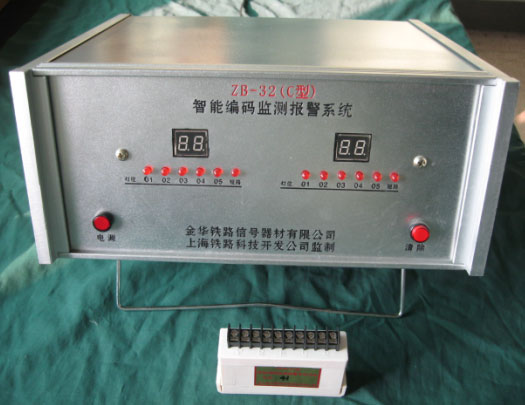

| ZB-32C型智能編碼監測報警系統（報到燈位） |
|
| 1.型號參數： |
| ZB-32(C型) |
| 2.主要用途： |
| ZB－32（C型）智能編碼監測報警系統（以下簡稱報警系統）,C型是在ZB－32 (B)的基礎上進行改進，能報到信號機的燈位，報警性能穩定，報警準確，不誤顯示，操作方便。主機和分機均增加了防雷功能，原報警功能不變。主要用于鐵路信號機,對其進行監測報警。特別適用于自動閉塞區段和站場的信號機燈絲斷絲進行監測報警。上述信號設備一旦發生故障，該報警系統可實時監測報警，并將故障點的信號機編號和燈位號碼儲存在主機內，通過數碼管顯示信號機號碼，發光管顯示燈位號碼，同時向行車室控制臺發送報警信號，使信號故障設備能夠及時發現和處理，以保證信號設備不間斷使用和行車安全。 |
| 3.結構特點： |
|
3、特點及功能 1二線制總線：主機通過上行、下行各一對總線與分機實現報警，便于安裝。 2 主機分別對上行、下行各64架信號機，每架信號機的四個燈位進行監測報警, 采用數碼管顯示信號機編號，發光管顯示相對應的燈位編號報警。 3短路報警功能：上行或下行報警信號電纜線或配線發生短路時，雷電抑制器被雷電擊穿時主機會發出上行或下行相應的短路報警顯示信號，同時向行車室發送報警信號。 4記憶功能：對已記錄的故障點編號，保證在斷電（工作電源）后不會丟失。 5糾錯功能：主機對報警點發回的編碼進行判斷處理，可防止信號設備接點瞬間抖動發回的誤碼和其他干擾信號。 6總報警功能：任何一處監測點發生斷絲報警，均能向行車室控制臺發送報警信號 7分機不設工作電源：分機在平時處于零功耗狀態，報警時需檢測副絲電壓，分機采用全密封結構,免于維修。安裝方便，壽命長。 |
