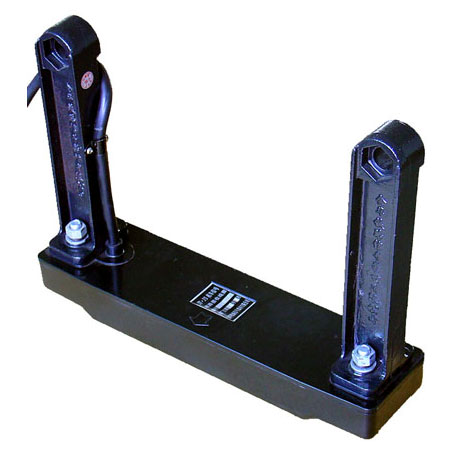

JT?JS機車信號雙路接收線圈
|
|
|
1.型號參數：
|
|
1、直流電阻不大于8Ω，電感量不小于60mH(頻率1000Hz,串聯)，品質因數大于5.5。 2、當接收線圈底部距鋼軌面為155±5mm，接收線圈中心距鋼軌面中心為0±5mm時。接收線圈的感應電壓符合JT1－CZ2000主體化機車信號車載系統技術要求。 3、 絕緣電阻：采用500V檔測量,其引線與外殼之間的絕緣電阻≥100MΩ。 4、絕緣耐壓：引線對外殼加50HZ／1000V交流電壓歷時1min應無擊穿、閃絡現象。
|
|
2.主要用途：
|
|
該接收線圈適用于移頻、UM-71、ZPW-2000、交流計數機車信號制式，與JT1－CZ2000主體化機車信號車載系統配套使用。
|
|
3.結構特點：
|
|
1、接收線圈采取全封閉式，材料選用高強度復合材料進行封裝，內部配合鋁合金板進行雙層保護，做到高強度、抗沖擊。外部結構合理，結構已申請專利。 2、接收線圈引線為加強型屏蔽線，引線安裝在側面,安全可靠。
|
