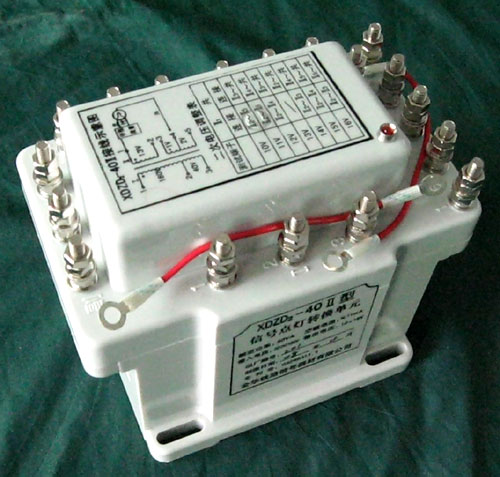

| XDZD2-Ⅱ系列信號點燈轉換單元 |
|
| 1.型號參數： |
| XDZD2-40Ⅱ型信號點燈轉換單元容量：40W 一次線圈：額定電壓AC220V，空載電流≤AC11 mA；二次線圈：二次電壓AC10~16V，二次電流AC 2.5 A。絕緣電阻：≥100MΩ 絕緣耐壓：2kV/50Hz 安裝尺寸：92mm×100mm XDZD2-60Ⅱ型信號點燈轉換單元容量：60W 一次線圈：額定電壓AC220V，空載電流≤AC8 mA；二次線圈：二次電壓AC11.2~28V，二次電流AC 2.5 A。絕緣電阻：≥100MΩ 絕緣耐壓：2kV/50Hz 安裝尺寸：92mm×100mm |
| 2.主要用途： |
| 用于信號的點燈電路，取代原信號變壓器與燈絲轉換繼電器，是集供電、主副絲轉換、報警等于一體的裝置。 |
| 3.結構特點： |
|
1、安全性好 a）本單元未采用任何電子元件，具有抗擊雷電、外來高壓干擾的能力。 b）采用歐姆龍繼電器，性能穩定，安全可靠。 c）變壓器采用先進的R型鐵芯，溫升低、功耗小、效率高。 2、報警性能全 在主、副燈絲任一斷絲時都能報警，同時能滿足自動閉塞區段點雙燈（LU）時燈絲斷絲報警的要求。 3、燈絲使用壽命得到延長 a）采用抑制沖擊電流技術，確保在剛點燈時燈絲的冷絲沖擊電流限制在6A以下。 b）當主絲斷絲轉換到副絲時，副絲工作端電壓低于主絲工作端電壓。 4、不會點雙絲 點燈單元在任何一處發生故障時，不會發生點雙絲現象，確保導向安全。 5、電壓調整范圍寬 XDZD2-60Ⅱ設有11.2V～28V共22檔電壓可調，每檔0.8V。 XDZD2-40Ⅱ設有10V～16V七檔電壓可調，每檔1V。 6、一體化盒式封閉結構，實現了點燈與燈絲轉換的一體化，體積小，重量輕，配線簡單，施工方便，免于維護。 |
