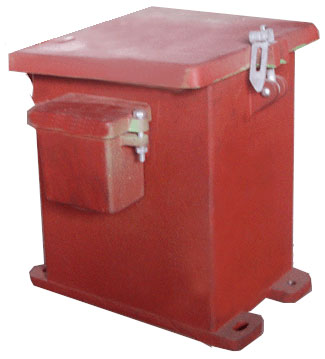

BE1/UM71系列扼流變壓器
|
|
|
1.型號參數：
|
|
規格：BE1-600/UM71 和BE1-800/UM71；同名端 1、4；匝比（牽引線圈1~2/信號線圈4~5）（N） 1：3；牽引線圈加2600Hz/3.5V電壓，空載阻抗不小于17Ω， 牽引線圈加1700Hz/3.5V電壓，空載阻抗不小于17Ω，牽引線圈加1700Hz/6.5V電壓，空載阻抗不小于19Ω；不平衡度 應小于0.5%； 絕緣電阻 ≥100MΩ；絕緣耐壓 能承受交流正弦波50Hz，電壓有效值2000V，歷時1min的耐壓試驗無擊穿或閃絡現象（不含電子元件）；安裝尺寸：350 mm×164（150~164）mm 。
|
|
2.主要用途：
|
|
用于50Hz電力牽引的UM71移頻軌道電路、ZPW-2000軌道電路區段。
|
|
3.結構特點：
|
|
1、變壓器牽引線圈采取匝間、層間隔離措施，確保使用安全； 2、變壓器增開氣隙，使抗沖擊不平衡牽引電流的性能均有較大程度提高； 3、變壓器箱體采取分體式結構，便于更換、維修，更換變壓器可不換箱體，方便省時； 4、變壓器采用干式冷卻，同時加大變壓器箱體的容積，散熱性能好。
|
