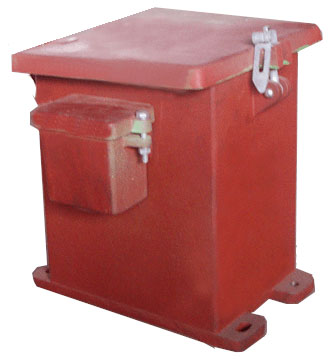

| 移頻軌道電路用防雷扼流變壓器 |
|
| 1.型號參數： |
| 規格：BEP-400、BEP-600及BEP-800；同名端：1?；4 ；匝比 (牽引線圈1-2/信號線圈4-5)N ：1:3； BEP-400牽引線圈加850Hz/130V電壓空載阻抗不小于1.8Ω，BEP-600、BEP-800牽引線圈加495HZ130mV電壓空載阻抗不小于1.4Ω；BEP-600、BEP-800牽引線圈加495HZ4V電壓空載阻抗不小于2.5Ω；不平衡度應小于0.5％ ；絕緣電阻：≥100MΩ； 絕緣耐壓：能承受交流正弦波50Hz，電壓有效值2000V，歷時1min的耐壓試驗無擊穿或閃絡現象(不含防雷組合) ；安裝尺寸：350mm×164（150～164）mm。 |
| 2.主要用途： |
| 用于50Hz電氣化牽引移頻軌道電路的發送端和接收端。 |
| 3.結構特點： |
| 1、變壓器牽引線圈采取匝間、層間隔離措施，確保使用安全； 2、變壓器增開氣隙，使抗沖擊不平衡牽引電流的性能均有較大程度提高； 3、變壓器箱體采取分體式結構，便于更換、維修，更換變壓器可不換箱體，方便省時； 4、變壓器采用干式冷卻，同時加大變壓器箱體的容積，散熱性能好。 |
