BE(K) )型扼流變壓器

發布者：longgu01 發布時間：2021-07-15 10:48:53 訪問次數：114

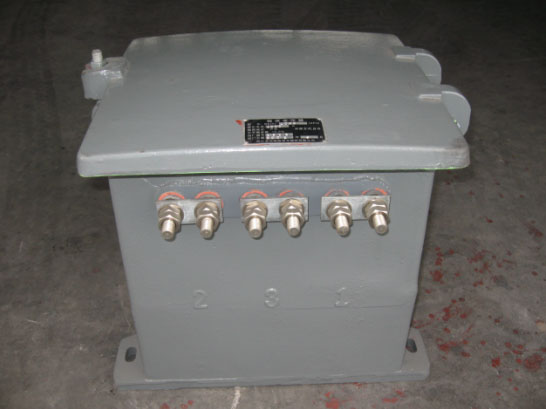

BE(K) )型扼流變壓器

1.型號參數：

1、型號:BE(K)-1000/ZPW BE(K)-800/ZPW
2、電氣特性：

變壓器類型		BE(K)-1000/ZPW	BE(K)-800/ZPW	備注
牽引線圈未經磁化的移頻阻抗	在牽引線圈加載0.6V~8V的ZPW-2000系列的標準載頻(1700Hz~2600Hz)信號電壓時，其阻抗值應不小于	17Ω
	牽引線圈在通過50Hz、60A電流條件下，在牽引線圈加載0.6V~8V的ZPW-2000系列的標準載頻(1700Hz~2600Hz)信號電壓時，其阻抗值應不小于	20.5Ω	——	需增加測試線圈
	牽引線圈在通過50Hz、50A電流條件下，在牽引線圈加載0.6V~8V的ZPW-2000系列的標準載頻(1700Hz~2600Hz)信號電壓時，其阻抗值應不小于	——	20.5Ω	需增加測試線圈
	半牽引線圈在通過50Hz、500A電流條件下，在牽引線圈加載0.6V~8V的ZPW-2000系列的標準載頻(1700Hz~2600Hz)信號電壓時，其阻抗值應不小于	4Ω	——	需增加測試線圈
	半牽引線圈在通過50Hz、400A電流條件下，在牽引線圈加載0.6V~8V的ZPW-2000系列的標準載頻(1700Hz~2600Hz)信號電壓時，其阻抗值應不小于	——	4Ω	需增加測試線圈
不平衡度	小于％	0.5	0.5

3、絕緣電阻：在標準大氣壓條件下不小于100MΩ。
4、絕緣耐壓：變壓器能承受交流正弦波50 Hz，電壓有效值2400V，歷時1min的耐壓試驗無擊穿或閃絡現象（不含電子元件）。

2.主要用途：

BE(K)型扼流變壓器安裝于牽引回流與鋼軌的連接處，用于導通牽引電流，或安裝于區間上、下行軌道電路中平衡牽引電流，使之不影響軌道電路的正常工作。

3.結構特點：

安裝尺寸：415 mm×（160～180）mm，長孔寬14㎜，適用M12安裝螺栓。

來源：濟寧市龍固礦山機械有限公司
