中國鐵標環保貫通地線S-DH35/70平方環保型高導電塑料護套綜合貫通地線DHS

鐵路貫通地線-銅合金環保護套

本說明規定了環保型高導電塑料護套綜合貫通地線（以下簡稱貫通地線）的使用特性、型號、規格、技術要求、試驗方法、檢驗規則、標志、包裝、運輸及貯存。

本標準規定的環保型高導電塑料護套綜合貫通地線適用于鐵路信號系統軌道電路區段與電纜同溝敷設的貫通地線，亦適用于鐵路客運專線綜合接地系統、電氣化鐵路電力牽引回流地線或電氣設備的接地線。

使用特性

產品機械強度高，彎曲能力和抗沖擊能力強。可用于震動較為劇烈、使用條件較為惡劣的鐵路運輸環境。

產品的敷設溫度不低于－10℃。

    產品的使用環境溫度范圍：－40℃～＋60℃，導體長期工作溫度不超過70℃。

產品的允許彎曲半徑應不小于產品外徑的15倍。

    產品所用材料均無毒，不會對環境造成污染。

型號、名稱、規格及產品表示方法

產品的型號、名稱如下表

型  號 名           稱

DHS 環保型銅芯高導電塑料護套綜合貫通地線

產品規格應符合下表的規定。

名稱 規格

接地銅纜標稱截面mm2 25 35 50 70 95

  產品表示方法

    產品用型號、規格表示。

示例1：環保型銅芯高導電塑料護套綜合貫通地線，標稱截面35 mm2，表示為：DHS  1×35

技術要求與試驗方法

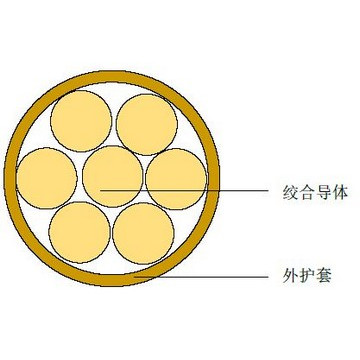

1  導體

    導體應采用符合GB 3953規定的TR型軟圓銅線。

    對于DHS型貫通地線，導體應采用GB/T 3956規定的第2種絞合導體。

    絞合時的外層絞合節距為絞合外徑的10～15倍，內層絞合節距為不大于內層絞合外徑的20倍。外層絞合方向為右向，相鄰層絞向相反。

    絞合后的導體表面應光潔、無氧化、無毛刺、無油污、無凸起或斷裂的單線。

    允許單根導體接續，接續處的抗張強度不得小于無接續導體抗張強度的90%，試驗方法應符合GB/T4909.3 規定。

    絞合導體不允許整股接續，參與絞合的單根導體同一層內相鄰兩個接頭之間的距離不小于300mm。

2  高導電塑料護套

    高導電塑料護套標稱厚度為1.2 mm。

    高導電塑料護套的任一點小厚度應不小于1.0 mm，試驗方法為采用精度不低于0.02㎜的卡尺測量。

    高導電塑料護套擠出要求包覆緊密，表面光滑圓整，無氣泡、脫膠進水、刮傷現象。

    高導電塑料護套材料的機械物理性能及電性能應符合下表的規定。

序號 項目 單位 指標 試驗方法

1 抗張強度 MPa ≥10.0 GB/T2951.1

2 斷裂伸長率 % ≥250 GB/T2951.1

3 材料體積電阻率 Ω·cm ≤0.7 GB/T3048.3

4 熱老化后

100±2℃ 168h

恢復2h后 抗張強度變化率 % ≤±25 GB/T2951.1

斷裂伸長率變化率 % ≤±25 GB/T2951.1

材料體積電阻率 Ω·cm ≤0.7 GB/T3048.3

5 低溫沖擊脆化溫度 -25℃ 失效數/樣品數 ≤15/30 GB5470

6 耐環境應力開裂

試劑濃度10% 浸泡時間48h 失效數/樣品數 0/10 GB/T2951.8

    根據環境需要可制成防白蟻型，防白蟻型貫通地線的性能應符合GB/T 2951.38的規定。

  4 產品的電氣性能

  貫通地線的電氣性能及試驗方法應符合下表的規定。

序號 項   目 單 位 指   標 試驗方法 換算公式

1 20℃導體直流電阻 接地銅纜電阻 25 mm2 Ω/km ≤0.727 GB/T 3048.4 L/1000

35 mm2 ≤0.524

50 mm2 ≤0.387

70 mm2 ≤0.268

95 mm2 ≤0.193

2 短路電流試驗 35 mm2 — 導電線芯不熔斷,外護套無自燃及開裂 通過25kA電流，時間不少于0.06s —

70 mm2 通過25kA電流，時間不少于0.1s
