電容式液位計工作的原理：
電容式液位計是采用測量電容的變化來測量液面的高低的。它是一根金屬棒插入盛液容器內，金屬棒作為電容的一個極，容器壁作為電容的另一極。兩電極間的介質即為液體及其上面的氣體。由于液體的介電常數ε1和液面上的介電常數ε2不同，比如：ε1>ε2，則當液位升高時，電容式液位計兩電極間總的介電常數值隨之加大因而電容量增大。反之當液位下降，ε值減小，電容量也減小。所以，電容式液位計可通過兩電極間的電容量的變化來測量液位的高低。電容液位計的靈敏度主要取決于兩種介電常數的差值，而且，只有ε1和ε2的恒定才能保證液位測量準確，因被測介質具有導電性，所以金屬棒電極都有絕緣層覆蓋。電容液位計體積小，容易實現遠傳和調節，適用于具有腐蝕性和高壓的介質的液位測量。宏達爾儀表為您推薦以下調試方法。安裝電容式液位計時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。
三.電容式液位計標定方法
提示: 先標定零點還是先標定滿點沒有硬性要求，但是零點和滿點必須在標定中間各點之前先標定完成。

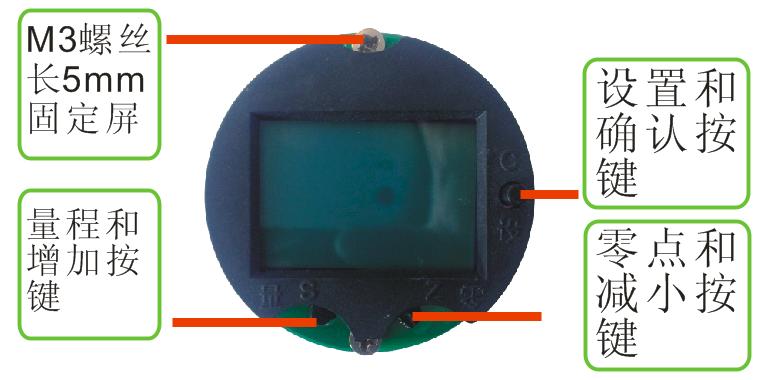

1、電容式液位計標定滿點
首先，使液位上升到液位滿點位置，并等待數據欄液位數值或者電流輸出穩定后，長按S鍵2秒以上, 提示欄顯示“SET PVH”。滿點標定完成。
2、電容式液位計標定零點
首先，使液位下降到液位零點位置，并等待數據欄液位數值或者電流輸出穩定后，長按Z鍵2秒以上, 提示欄顯示“SET PVL”。零點標定完成。
注意: 在標定零點和滿點之后，系統會自動計算中間各標定點值，如果需要強制各點均分，需要使用PASS“777”指令操作。強制均分后，仍需要分別標定各中間點。
3、電容式液位計怎么標定
首先，使液位升降到1/4，2/4，3/4的位置，并等待數據欄液位數值或者電流輸出穩定后，快速點動Z鍵3次, 提示欄顯示“SET x/4”。相對應點位標定完成。
4、電容式液位計強制均分中間各點
點動C鍵, 提示欄顯示“PASS”，
點動S鍵，數據欄數據增加；
點動Z鍵，數據欄數據減小；
使數據欄顯示“777”時，點動C鍵，進入強制均分中間各點設置狀態。
點動S鍵，使數據欄顯示“1”；
點動C鍵，執行設置，設置完畢后, 提示欄顯示“DONE”, 退出設置。
四.電容式液位怎么遷移
提示: 液位遷移相當于兩點標定，選擇的兩點間距不能太小，并按照先低液位點后高液位點的順序標定。
1、液位計進入遷移狀態
點動C鍵, 提示欄顯示“PASS”，
點動S鍵，數據欄數據增加；
點動Z鍵，數據欄數據減小；
使數據欄顯示“888”時，點動C鍵，進入遷移設置狀態。
2、液位計遷移低液位點
首先，使液位下降到指定低液位點位置，點動S鍵和Z鍵, 提示欄切換顯示“LSET”。點動C鍵進入低液位遷移狀態。
點動S鍵和Z鍵，數據欄增加和減小，直到數據顯示為低液位點液位值時，點動C鍵確認，低液位點遷移完成。
3、液位計遷移高液位點
首先，使液位上升到指定高液位點位置，點動S鍵和Z鍵, 提示欄切換顯示“HSET”。點動C鍵進入高液位遷移狀態。
點動S鍵和Z鍵，數據欄增加和減小，直到數據顯示為高液位點液位值時，點動C鍵確認，高液位點遷移完成。
當有效的高低液位點都遷移完成之后，系統會自動完成換算新的零點和滿點，并刷新顯示和輸出。
五、電容式液位計怎么恢復出廠設置
提示: 恢復出廠設置會導致當前設置的參數改變，不可恢復，請謹慎操作。
1、進入恢復出廠設置狀態
點動C鍵, 提示欄顯示“PASS”，
點動S鍵，數據欄數據增加；
點動Z鍵，數據欄數據減小；
使數據欄顯示“999”時，點動C鍵，進入恢復出廠設置狀態。
2、恢復出廠設置
進入恢復出廠設置狀態后，默認在恢復出廠設置項。也可以點動S鍵和Z鍵, 切換設置項，提示欄顯示“RESTORE”時，點動C鍵，恢復出廠設置完成。
3、保存出廠設置
保持出廠設置可以將當前的設置參數覆蓋原來的出廠設置參數。點動S鍵和Z鍵, 切換設置項，提示欄顯示“SAVE AS”時，點動C鍵，保存為出廠設置完成
