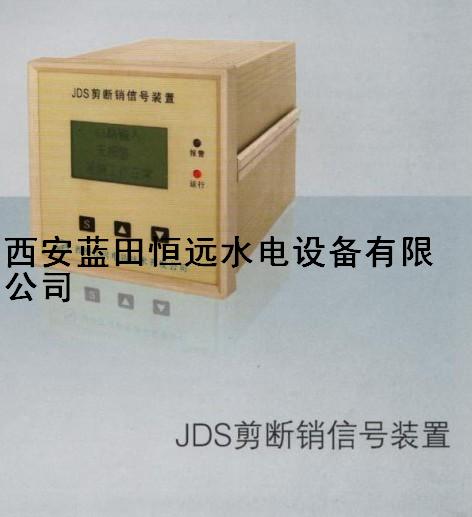

JDS剪斷銷信號裝置采用單片機智能控制,采集24路剪斷銷信號器的信號.當水輪機某個剪斷銷信號器剪斷時,其中信號器銷體及導線同時被剪斷,裝置上液晶顯示出是第幾路信號器剪斷及總共報警路數,同時繼電器動作,并將數據經RS485接口遠傳.
二、特點
■ 最多可以監測24路信號，可以在8~24路之間設置；
■ 可直觀顯示第幾路報警及總共報警路數；
■ 漢字液晶美觀可靠，便于運行人員觀察；
■ 單片機串行通訊輸出數據，便于監控系統采集。
三、技術參數
■ 輸入信號：常閉型或常開型剪斷銷信號器
■ 輸入路數：8—24路之間選擇
■ 工作電壓：DC220V，DC24V
■ 輸出接點容量：5A/250VAC，5A/30VDC
四、工作原理:
水輪機發電機組配置的剪斷銷信號器接入JDS信號裝置，經隔離后傳至單片機系統。單片機實時采集輸入信號狀態，并將狀態信息送至液晶屏顯示及串行通訊口輸出，同時繼電器動作。
