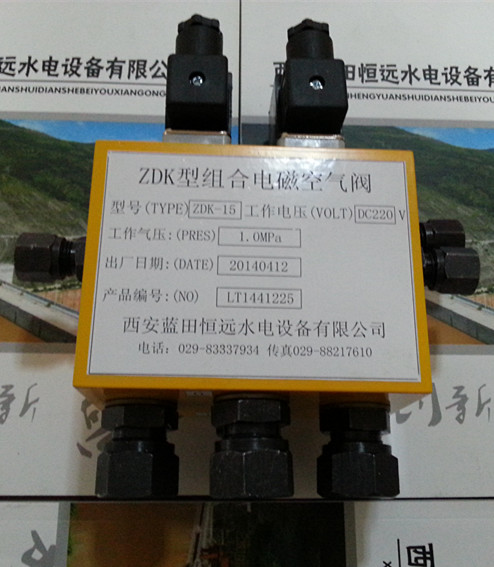

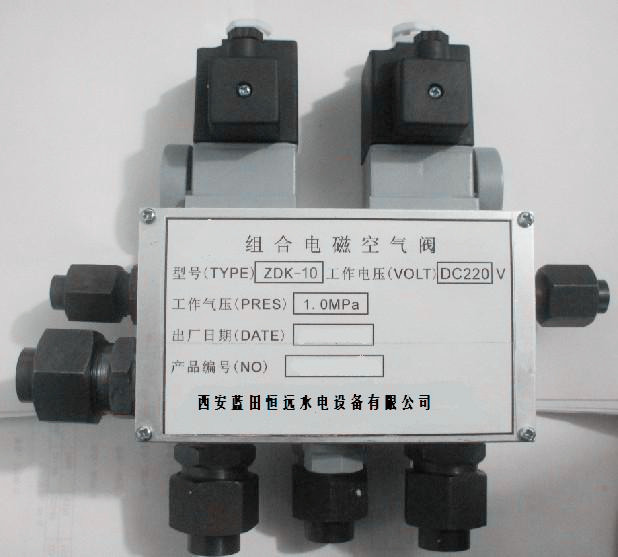

恒遠ZDK雙氣路組合型電磁空氣閥廠家
恒遠ZDK雙氣路組合型電磁空氣閥廠家
恒遠ZDK雙氣路組合型電磁空氣閥廠家
一、簡介
ZDK型組合電磁空氣閥，用于水電水輪發電機組轉速下降到額定轉速的35~40%時，接受轉速信號繼電器來的電氣信號，使此閥動作，將壓縮空氣通往制動閘，實現制動投入或制動復歸。
二、工作特點及原理
該閥體積小、結構緊湊、性能可靠、安裝維護方便。同時設有手動閥，在斷電情況下，能實現手動操作。見原理圖：
■ 自動控制時，先導閥的手動開關必須處于“關”的位置。
■ 先導閥C通電時壓力氣體P即從A口出；B口與O口相通，先導閥D通電時壓力氣體P即從B口出A口與O口相通，實現制動和復歸功能。
■ 手動操作：旋轉手動閥到“開”的位置，則實現手動操作（只能C開或D開，不能同時開）。
三、主要技術參數
■ 工作氣壓：0.3~1MPa無腐蝕性氣體。
■ 公稱通徑：10、15mm。
■ 進、出氣均為標準管接頭（d/d1:Φ10/Φ12、Φ15/Φ18）；4）電源電壓：D8V、110V、220V、AC220V。5）使用條件：介質溫度<60℃、相對濕度<85%
