常用離心泵的總體結構：
（1）單級單吸懸臂式離心泵

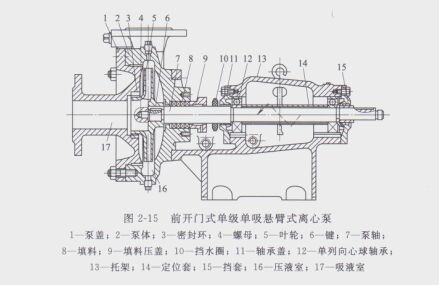

它適用于輸送清水或物理及化學性質類似清水的其他液體之用，溫度不高于80℃它的性能范圍較大，流量范圍為5.5~400m3/h,楊程為5-150m,這類泵結構簡單，工作可靠，易于加工制造和維護保養，是使用最廣泛的一種離心泵。單級懸臂式離心泵按泵體和泵蓋的相互位置，具有前開門式和后開門式兩種結構。如圖2-15和圖2-16所示分別為前開門式單級單吸懸臂式離心泵及后開門式單級單吸懸臂式離心泵。
泵主要由泵體、泵蓋、葉輪、泵軸和托架等組成。托架內裝有支撐泵轉子的泵軸，泵軸通常有托架內滑油潤滑，也可以用潤滑脂潤滑，軸封裝置一般為填料密封貨機械密封。在葉輪一般開有平衡孔，用以平衡軸向力，剩余軸向力由軸承來承受。
前開門式結構，泵軸的一端支撐在托架的軸承上，另一端伸出為懸臂端，葉輪安裝在懸臂端，泵的進口在泵蓋上，出口在泵體上，泵體是螺旋形蝸殼，泵內的壓力水可直接抽開在后蓋上的孔送到調料的水封環或機械密封腔，以起水封及冷卻的作用。
后開門式結構的優點是檢修方便，既不用拆卸泵體，管路和電動機，只需拆下加長；聯軸器的中間連接件，就可以退出轉子部件進行維修。葉輪。軸和滾動軸承等為泵的轉子，托架支承著泵的轉子部件，滾動軸承承受泵的徑向力和未平衡的軸向力。
